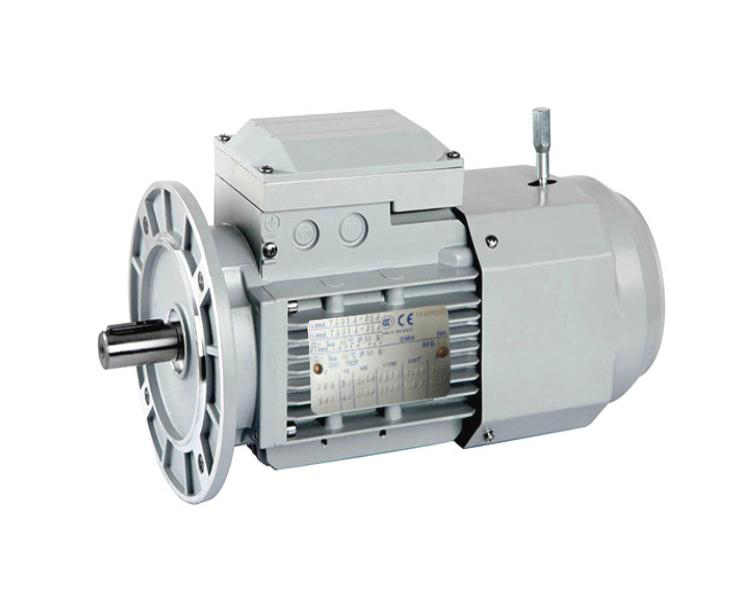

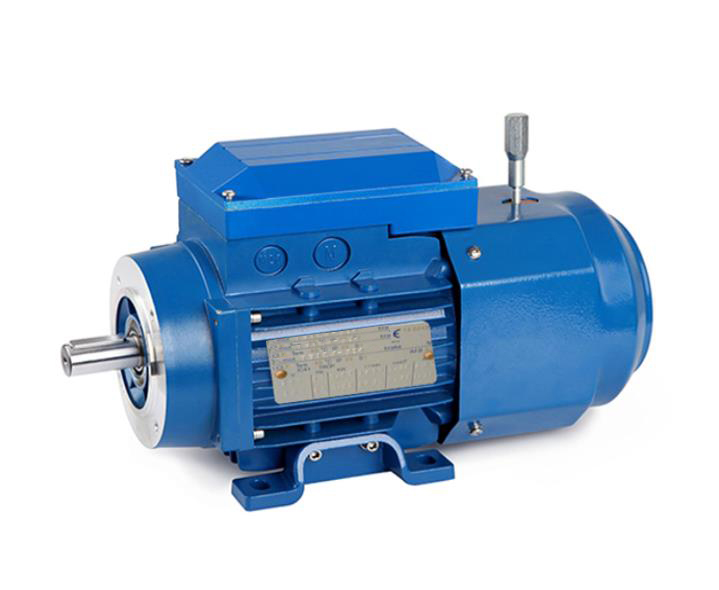

制动电机-三相异步电动机

制动电机的直流圆盘制动器安装在电机非轴伸端的端盖上。当制动电机接入电源，制动电机也同时工作。由于电磁吸力作用，电磁铁吸引衔铁并压缩弹簧，制动盘于衔铁端盖脱开，制动电机开始运转。当切断电源时，制动电机电磁铁失去磁吸力，弹簧推动衔铁压紧制动盘，在磨擦力矩作用下，制动电机立即停止运转；同时也生产相应的YDEJ双速（多速、远极比）电机。

制动电机电源由电机接线盒内的整流器供给，3千瓦及以下为AC220V-DC99V，4千瓦及以上为AC380V-DC170V（特殊时也可按照厂方要求设计如DC24V）YEJ系列电磁制动电机，能够实现电机失电后快速制动。快制动时间YEJ2-63-90电机小于0.15秒，YEJ-100-160电机小于0.20秒，制动电机可根据用户要求通过改变接线盒的接线实现慢制动。该系列电机噪声小，制动性能可靠。

其工作原理是：当制动电机通电后，制动电机通过220V交流整流得到198V直流电，这时衔铁被电磁吸合，使制动盘处于可旋转状态，并使制动电机自由旋转。当制动电机失电时电磁铁失电，衔铁立即被弹簧顶住，使制动盘与电机后端盖压合在一起，停止转动。
